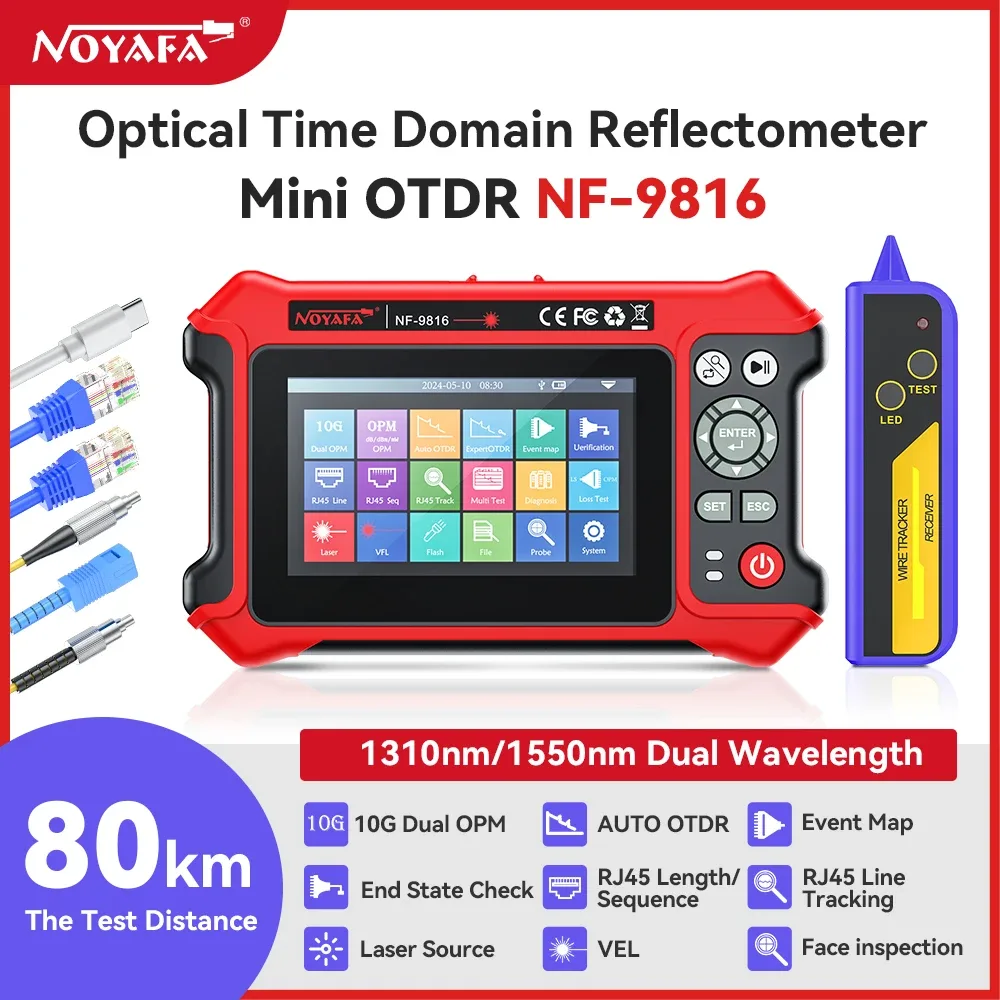

Réflectomètre optique OTDR multifonction à écran tactile

Ce réflectomètre optique rassemble seize fonctions dans un seul boîtier. Il s'adresse à celles et ceux qui installent, contrôlent ou réparent des liaisons en fibre optique et des câbles réseau, directement sur le terrain.

Mesure OTDR

Deux modes sont proposés : OTDR automatique pour les contrôles courants, OTDR expert pour une recherche de défauts plus fine. Les longueurs d'onde sont de 1310/1550 nm, avec une plage dynamique de 28 dB/26 dB et une distance de test maximale de 80 kilomètres. Un test à une touche règle la longueur d'onde, la plage de distance, la durée d'impulsion et le temps de mesure.

Autres fonctions optiques

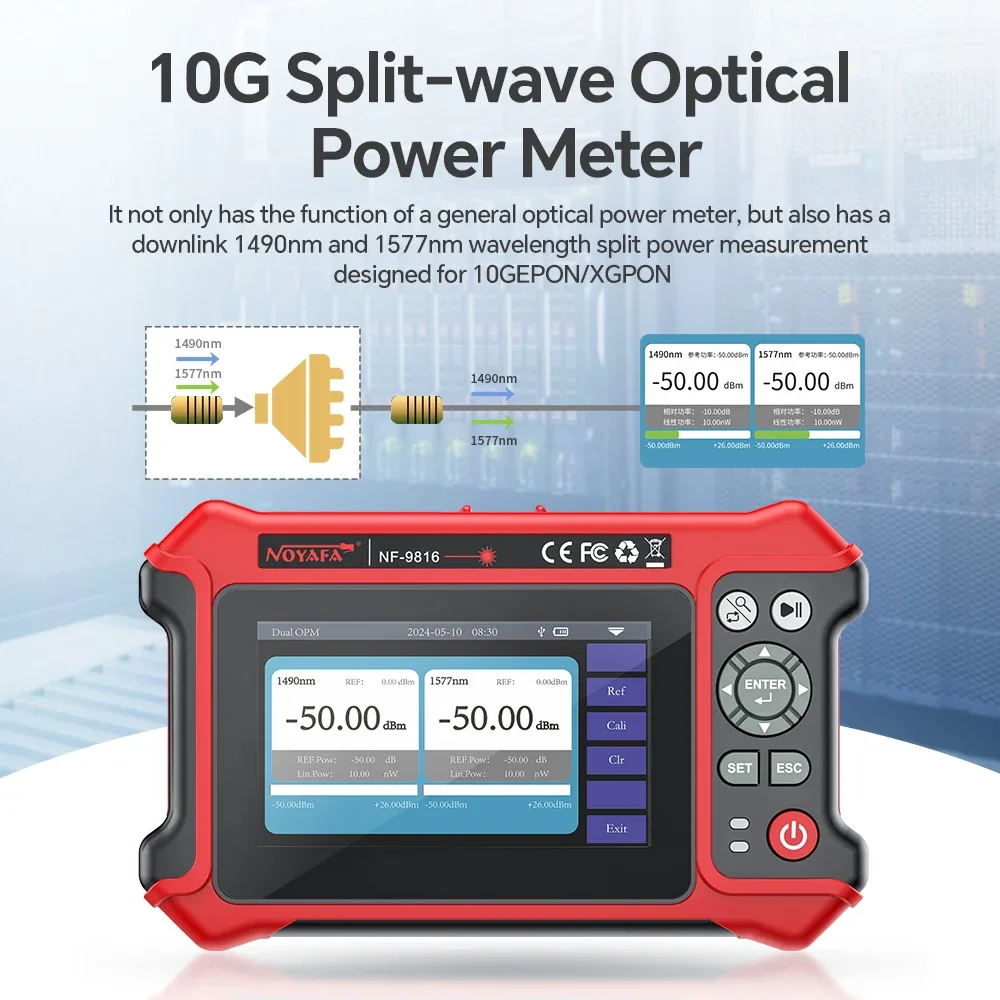

• Wattmètre optique (OPM) pour les longueurs d'onde 850/1270/1300/1310/1490/1550/1577/1625 nm, de -50 à +26 dBm.
• Localisateur de défauts (VFL) à 650 nm, portée maximale de 10 km.
• Source lumineuse stabilisée, en modes CW, 270 Hz, 1 kHz et 2 kHz.
• Test de perte optique à 650 nm, portée maximale de 10 km.
• Affichage des événements, inspection de la face d'extrémité et vérification de l'état final des connexions.

Test de câble RJ45

Le récepteur de localisation de ligne permet de repérer un câble, de mesurer sa longueur et de vérifier la séquence des paires selon T568A/T568B. Le testeur s'utilise avec des commutateurs Ethernet, des routeurs et d'autres équipements basse tension, inférieurs à 60 V en courant continu. La fréquence du signal sonore varie selon la distance entre l'émetteur et la cible.

Utilisation et alimentation

L'écran tactile se combine à des boutons physiques, pour une prise en main simple. La batterie lithium-polymère intégrée de 4000 mAh et 3,7 V offre plus de 20 heures d'autonomie en veille et plus de 12 heures en mesure active. La recharge se fait par port Type-C ; utilisez toujours une alimentation externe adaptée aux spécifications de l'appareil.
